EQUIPMENT

冰淇淋設備

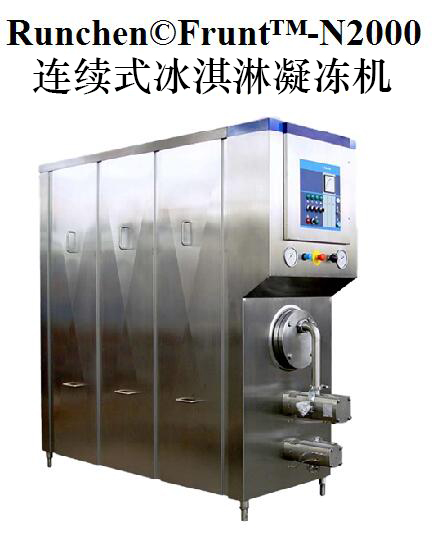

N2000L連續式冰淇淋凝凍機

Frunt?-N2是一臺連續式的冰淇淋凝凍機

，冰淇淋漿料通過齒輪泵并與一定量的空氣同時進入凝凍筒，經攪刮器攪拌使它們充分混合

。漿料的凝凍是由凝凍筒夾套內內的液態制冷劑蒸發來完成的。攪刮器上的不銹鋼刀片刮下凝凍筒內壁上的凍結的冰淇淋

，出料泵將冰淇淋送出進行加工成型

。

用途

把漿料和空氣混合、凝凍

、攪拌成冰淇淋

。可連續

、自動地生產出統一質量的冰淇淋

。
此凝凍機同時也適用于非冰淇淋制品的表面凍結。

標準設計

Frunt?-N2 連續式凝凍機完全符合“美國食品及乳制品供應協會”(The Food & Dairy
Industries Supply Association, USA) 3-A 衛生標準

。
該機框架

、護板以及制冷管道系統全部由不銹鋼材料制成。所有與混料和冰淇淋接觸的

零件均由便于清潔和更換的不銹材料制成

。

安裝

凝凍機可直接與電源、制冷機

、空氣及漿料相連接

。

凝凍筒

凝凍筒由純鎳材料制成，具有鍍硬鉻內壁和光潔的表面

，使冰淇淋混合料獲得優良的熱交換及有效的凝凍效果

。

制冷系統

提供一個穩定的制冷量來保證冰淇淋有一個穩定的溫度或粘度，在停止使用期間或制冷系統突然被關閉狀態（如緊急停機）

，熱氨除霜被用來防止凍結

。液氨須為無汽狀且壓力不低于4巴（58 psi）

，此凝凍機的回氣溫度為-34℃（-29℉）

。

驅動

傳動通過一個皮帶輪從主電機直接傳送到攪刮器。

進料及出料泵

是一組齒輪泵

，可以通過調整間隙來補償正常的軸向磨損

。其不銹鋼泵體的內表面經過特殊鍍鉻工藝處理，可以減少磨損

。

暫停

在生產中短暫停機以確保冰淇淋料的最低損失及其質量的相對穩定。

Frunt?-N2000除已提及的標準設計之外還包括以下所述：

壓縮空氣系統

通過壓縮空氣控制膨化率和CIP泵（如已提供CIP泵）

。

控制面板

設備所有功能的操作均通過此面板

，包括馬達負荷的計量計、空氣壓力表

、泵以及主馬達操作的開始，停止按鈕以及控制制冷

，漿料泵的調節鈕

。

泵驅動

對進出料泵的變速控制可設置為10%-100%

。

標準備件

一套備件及工具

，用于改變凝凍筒壓力的帶輪和用于減小攪刮速度的皮帶輪

可選設備

三通活塞閥

與冰淇淋輸出管連接

出料壓力顯示

與冰淇淋輸出管連接

出料溫度顯示

與冰淇淋輸出管連接

果料添加泵

將不含固體物質的液體香料
、顏料按比例直接注入凝凍筒中

連續式充氣器（內置式）

冰淇淋分離器

將輸出的冰淇淋分配至兩條不同的生產線
，進行成型灌裝

急停閥

針對制冷系統

氟利昂適用

可改裝成氟利昂適用機型，對生產能力有輕微影響

安全閥

TüV標準制冷系統中需加安全閥用于符合當?shù)匾?guī)定的制冷要求

配套備件

用于3000或6000小時維修保養

技術數據

最大制冷量(-34℃/-29℉)	56,000 大卡/小時 - 65 千瓦
主電機	22 千瓦
泵電機	1.5 千瓦
電源標準	3 相 380 伏, 50 Hz
氨管道:
外接回氣管	76 毫米	3 英寸
外接進液管	20 毫米	3/4 英寸
外接熱氣管	20 毫米	3/4 英寸
外接排水管	20 毫米	3/4 英寸
外接安全閥管	25 毫米	1 英寸
外接進料管	38 毫米	1.5 英寸
外接出料管	51 毫米	2 英寸
外接進氣管	12 毫米	1/2 英寸
空氣消耗量	3.5 立方米/小時	124 立方英寸/小時
空氣標準：不含油，最大含水量	2.5 克/立方米	0.07 克/立方英寸
最小空氣壓力	6 巴	87 克/立方英寸
氨量	24 千克	53 升

正常產量

2000 升/小時（528 美制加侖）

產量基于下列條件：

漿料輸入溫度	+5℃（+41℉）
冰淇淋輸出溫度	-5℃（＋23℉）
蒸發溫度	-34℃（－29℉）
氨中含油量	<30P.P.M
膨化率	100％
