N1000L連續式冰淇淋凝凍機

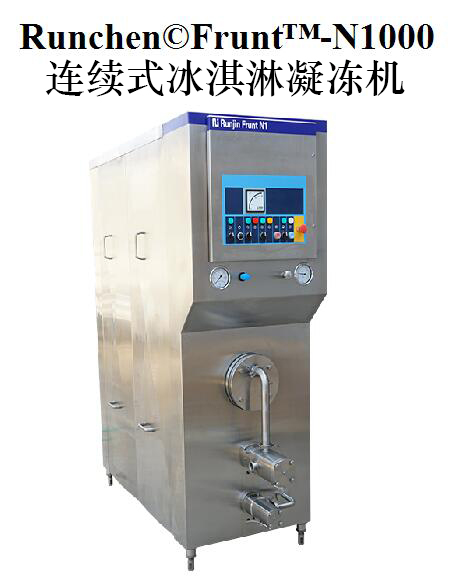

Runchen©Frunt^TM-N1000是一臺連續式冰淇淋凝凍機

，它能將冰淇淋漿料和一定量的空氣通過齒輪泵泵入凝凍筒，經攪刮器攪拌使它們充分混合。漿料的凝凍是由凝凍筒夾套內的液態制冷劑蒸發來完成的。攪拌器上的不銹鋼刀片刮下凝凍筒內壁上的凍結的冰淇淋，出料泵將冰淇淋送出進行加工成型。

用途

把漿料和空氣混合、攪拌

、凝凍成冰淇淋。此凝凍機同時也適用于非冰淇淋制品的表面凍結

。

標準設計

Frunt?-N1000連續式凝凍機由高質量材料制造并完全符合美國食品及乳制品工業協會的
3－A衛生標準

。凝凍機的外殼面板以及制冷系統均由不銹鋼材料制成。所有與混料和冰

淇淋接觸的零件由不銹材料制成

。

安裝

凝凍機可直接與電源

、制冷機、空氣及漿料相連接

。

凝凍筒

由特種精拉管制成

，內壁采用硬質鍍鉻和鏡面處理。

制冷系統

提供一個穩定的制冷量來保證冰淇淋有一個穩定的溫度或粘度

，在停止使用期間或制冷系統突然被關閉狀態（如緊急停機）

，熱氨除霜被用來防止凍結。液氨須為無汽狀且壓力不低于4巴（58 psi）

，此凝凍機的回氣溫度為-34℃（-29℉）

。

驅動

傳動通過一個皮帶輪從主電機直接傳送到攪刮器。

進料及出料泵

是一組齒輪泵

，可以通過調整間隙來補償正常的軸向磨損

。其不銹鋼泵體的內表面經過特殊鍍鉻工藝處理，可以減少磨損

。

瞬停

在生產中緊急停機以確保冰淇淋料的最低損失及其質量的相對穩定。

CIP（就地清洗）

所有與產品相連接的零件均無需拆卸

。通過控制面板啟動CIP程序

，將泵松開以便清潔劑快速地流動

。在清潔過程中泵及攪刮器自動在一定間歇時間內啟動。

Frunt?-N1000除已提及的標準設計之外還包括以下所述：

壓縮空氣系統

通過壓縮空氣控制膨化率和CIP泵（如已提供CIP泵）

。

控制面板

設備所有功能的操作均通過此面板

，包括馬達負荷的計量計、空氣壓力表

、泵以及主馬達操作的開始

，停止按鈕以及控制制冷，漿料泵的調節鈕

。

泵驅動

對進出料泵的變速控制可設置為10%-100%

。

標準備件

一套備件及工具，用于改變凝凍筒壓力的帶輪和用于減小攪刮速度的皮帶輪.

可選設備

三通活塞閥
與冰淇淋輸出管連接
出料壓力顯示
與冰淇淋輸出管連接
出料溫度顯示
與冰淇淋輸出管連接
果料添加泵
將不含固體物質的液體香料
、顏料按比例直接注入凝凍筒中
截止閥
用于制冷系統
安全閥
TüV標準-制冷系統中需加裝安全閥用于符合當?shù)匾?guī)定的制冷要求
調速設備
用于攪刮器的無極調速
氟利昂設計
可使用各種氟利昂
。產量略有減少
氣體流量計
可調氣體流量控制膨化率
氣體干燥過濾
高標準氣源再處理
配套備件
用于3000或6000小時維修保養

技術改進

操作觸手可及，前凸面板更加符合人機界面工業設計
。
方軸比單鍵傳動更可靠
，且易于維護。
長短刀交替結構充分發揮材料剛性
，避免長刀磨損不一致
。
原裝進口星月齒輪泵。

技術數據

描述	數據參數
電源標準	3-380 V, 50 HZ
電源消耗	17 KW
主電機	15 KW
泵電機	0.75 KW
最大制冷	30 KW 26000 kcal/h (34℃/29℉回氣溫度)
制冷劑	12 kg(NH₃)
壓縮空氣	2 nm³/h (操作壓力要求6 bar)
泵排量	200/1000 l/h 52-260 USG/h (100% swelling)

管道尺寸	(須遵照當?shù)胤ㄒ?guī))
回氣管道	? 48 mm
進液管道	? 18 mm
熱氣管道	? 18 mm
排空管道	? 18 mm
安全管道	? 18 mm
壓縮空氣管	? 6 mm
漿料進口管	? 25.4 mm
冰淇淋出口管	? 38.1 mm
